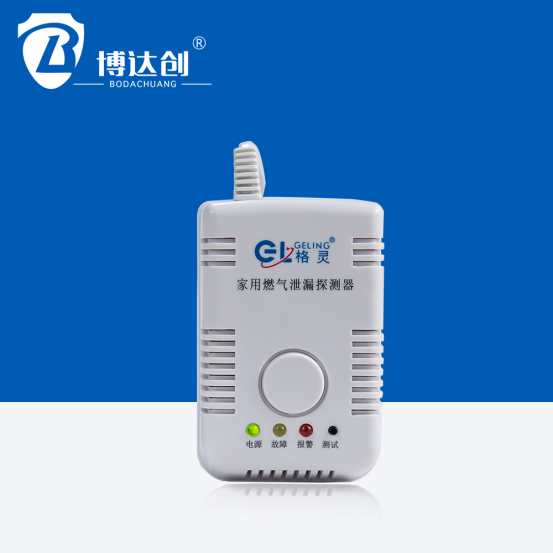

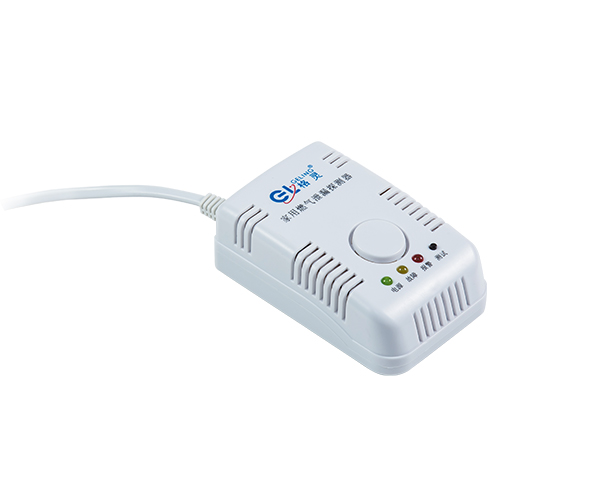

BDC-YD-800A家用型燃氣泄漏報警器

品牌:格靈

型號： BDC-YD-800A

產品技術參數：

測量氣體：家用燃氣泄漏報警器（甲烷）

量程：0~100%LEL

靈敏度：>2500/ppm

分辨率：100ppm

響應時間：<30s(達到響應值）

重複性：<3%輸出值

零點漂移（-20℃-40℃）：≦10ppm
探測角度：180

工作電壓：220（V）

靜態電流：3（W）
報警電流：4（W）

工作溫度：-20℃～50℃（℃）

濕度範圍：15%~90%RH

壓力範圍：標準大氣壓±10%
 探測距離：15（平米）

適用範圍家用及商用

類型 : 家用燃氣泄漏報警器（適用於可能產生甲烷氣體的場所）

工作原理

BDC-YD-800A型燃氣泄漏報警器參照國家測量範圍為0~100％LEL的獨立式可燃氣探測器是用來檢測天然氣氣體泄漏。探測器檢測基本原理是隨著被檢氣體的濃度增大，傳感器阻值下降，在檢測電路中，通過電阻/電壓轉換電路，將傳感器電阻值隨濃度變化轉換成電壓隨濃度的變化，將該電壓與探測器單片機設定的報警動作值設定電壓相比較，如超過設定電壓則輸出聲光報警信號報警，需求可輸出的控製信號，控製相關執行命令或數據。

傳感器使用範圍及工作原理：

    傳感器的使用規範是參照：GB/T15652-1995《金屬氧化物半導體氣敏原件總規範》

產品使用於對可燃性氣體天然氣（甲烷、瓦斯氣、沼氣）、液化氣、城市煤氣的檢測儀器及監控設備中適用；

產品特點：產品是采用目前成熟的旁熱式結構氣體傳感器的改進版，其特點是：性能穩定、響應時間快、恢複時間快、抗震性能好、抗幹擾、抗矽中毒、壽命長、高、低溫工作適應性好等

主要組成部分

● 電源

● 先進的常溫型半導體氣敏傳感器

● 單片機

● 應用範圍廣泛的輸出控製電路

主要的特點

●選擇性好抗幹擾能力強。適應環境能力強。

●長期穩定性好，長期使用探測器的報警動作值與報警設定值偏≤3％LEL左右。

●使用壽命長

應用

●用於有危險源的固定場所或易燃、易爆氣體場所等等；

●家庭廚房、食堂、使用燃氣熱水器的浴室、燃氣鍋爐等；

安裝說明

安裝位置

適用於液化石油氣的報警器，應安裝於距地麵小於 30 厘米處，距離氣源半徑 2- 4 米範圍內，通風良好處；適用於天然氣及人工煤氣的報警器，應安裝於距頂棚小於 30 厘米處，距離氣源半徑 2- 4 米範圍內，通風良好處。

安裝方式

確定好安裝位置，將報警器的掛板安裝在牆壁上，再將報警器掛在掛板上。接通電源3- 4分鍾後，綠色燈停止閃爍，處於常亮狀態，報警器進入正常工作狀態。

1.報警器應安裝於易於觀察、易於噴氣檢查的位置

2.報警器應安裝在有燃氣具、有可能發生燃氣泄漏的房間裏

3.報警器不可裝在油煙，水蒸氣直接熏著的位置，如：灶台和抽油煙機之間

4.報警器不可被其他物體遮蔽

5.報警器禁止安裝位置：牆角、櫃內、等空氣不易流通的位置

6.嚴禁在安裝過程中跌落、衝擊報警器

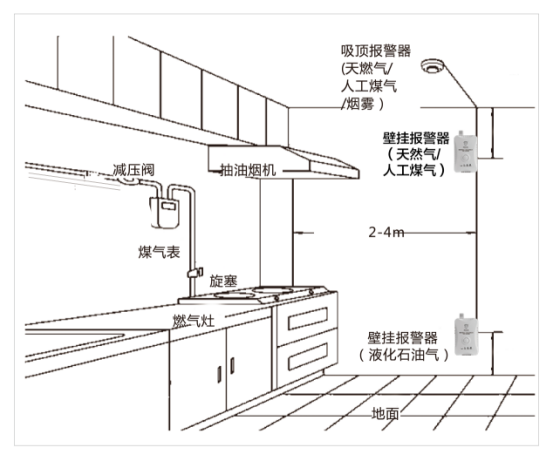

安 裝 圖 示

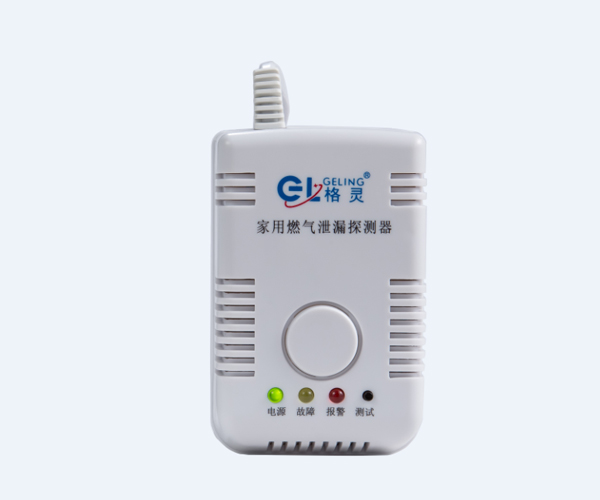

指示燈，自檢，連接線說明

1.綠燈一工作指示燈  2.紅燈一報警指示燈

3.黃燈一故障指示燈  4自檢一自校/試驗

5.紅藍線一電源線    6.掛板

自檢按鍵的特殊用途

測試鍵可以用於檢查探測器是否正常（聲音及工作指示燈的狀態）。按下自檢鍵，燈會閃爍，蜂鳴器嘀、嘀、嘀發出報警聲音；綠燈繼續常亮；該狀態表明探測器為正常運行。

執行標準

執行國家標準：GB15322.2----2003

技術指標

適合氣體：甲烷 報警點：7%LEL

輸入電源：AC220V 靜態功耗：≤3W

報警功耗：≤4W 響應時間：≤30秒

報警聲響：＞75分貝 氣敏原件：壽命5年

使用環境：0- 60℃≤95%RH

工作過程

* 可燃氣體探測器接通電源後綠燈開始閃爍，此時探測器處於預熱狀態,預熱幫助產品更快的進入工作狀態。

* 3- 5 分鍾後綠燈由閃爍變成常亮，此時探測器進入正常工作狀態。

* 當探測器檢測到空氣中可燃氣體 ( 甲烷 ) 濃度達到預設（標定）的報警濃度時，綠燈常亮， 紅燈閃爍且蜂鳴器鳴叫，此時探測器進入報警狀態。

* 報警同時探測器對執行機構輸出控製信號，與探測器信號端連接的執行機構 ( 電磁閥，電動閥，機械手等 ) 接收到控製信號後，開始執行關閥動作或發送數據。

* 當報警狀態解除後，探測器檢測到空氣中可燃氣體 ( 甲烷 ) 濃度低於報警濃度，紅燈停止閃爍，蜂鳴器停止鳴叫，此時探測器進入正常工作狀態。

用打火機對探測器試驗

*在使用打火機對可燃氣體探測器進行試驗時，注意事項如下：（不建議經常用打火機對報警器進行測試，因為打火機的濃度太高對氣敏元件會有損害）

在探測器接通電源狀態下，燈開始閃爍，當燈停止閃爍時探測器進入正常工作狀態，在綠燈停止閃爍後，方可進行打火機試驗。

測試注意事項

* 通電狀態下不能使用化學試劑、洗滌劑、汽油直接清洗探測器。

* 不要在探測器附近使用或存儲有強烈刺激性氣味的物質，如發膠、油漆、粘接等。

* 禁止用水衝洗或讓水進入探測器。

* 不要任意將探測器拋擲、摔落、拆裝分解。

* 探測器內設自動檢測功能，若氣敏元件故障，黃色指示燈閃爍，如出現上述情況請與供應商聯係，不得自行拆卸。

* 清洗報警器外殼時請用幹淨不滴水的濕抹布清洗。

* 經常觀察探測器工作指示燈是否處於正常監視狀態中。

* 不要頻繁使用打火機對探測器做試驗（以免損傷氣敏件）。

燃氣知識

民用燃氣分為液化石油氣、天然氣及人工煤氣等，均屬易燃易爆氣體，當室內燃氣濃度達到爆炸下限時，遇火種(打火機、電器開關、靜電等)則容易發生爆炸。泄漏燃氣在空氣中濃度較高時，對人的中樞神經有麻醉作用，嚴重者引起窒息，若燃燒不完全會產生一氧化碳等有毒氣體，而人工煤氣中本身就含有大量一氧化碳。所以，燃氣泄漏時，既有爆炸的危險，又存在一氧化碳中毒的危險。

產品保修細則

* 本產品免費保修一年，在保修期內出現質量問題的產品，本公司負責免費維修或更換，但如不在免費保修範圍或超過保修期限，實行有償維修或更換。

* 在保修期內，下列情況不屬於免費修理和承擔責任的範圍：

◆由於沒有按照說明書上的要求使用，或安裝在不適當的地方造成的故障或損傷；

◆由於跌落、碰撞造成的故障；

◆由於水災、雷電、地震等自然災害以及電壓異常等其它外部原因造成的故障；

◆非本公司生產銷售的產品；
