歡迎選用本公司的氣體特測器控製器，在詳細了解控製器的使用方法之前，本節將對控製器及其組成係統做簡單介紹。

1.1 概述

點型氣體探測器可以使用在國家規定的1 區或2 區危險場所。探測器的主要功能是現場探測和測量環境中有毒有害、氣體的濃度，采用中文顯示，可以遠程查詢傳感器的量程，單位等參數，也可以實時查詢現場的氣體濃度（濃度以低爆炸極限（LEL）的百分比來顯示），探測器狀態等信息。其主要監測的氣體有CO，H2S，NH3，CL2，H2，烷烴等有機物和某些無機物，並可轉換成相應的數據顯示以及(4~20)mA標準電流信號輸出，實現與DCS等設備的連接。用戶還可選用本公司生產的氣體探測器控製器(以下簡稱控製器)來集中觀察，組成功能強大的氣體報警控製係統。

探測器嚴格遵循國家標準設計而成，具有高穩定性，低功耗，抗幹擾性強等特點；探測器是按照GB15322-1《氣體第1 部分：測量範圍為0-100%LEL的點型氣體探測器》、JJG693-2011《氣體檢測報警器》、GB3836.1-2010《爆炸性環境  第1部分：設備 通用要求》、GB3836.2-2010 《爆炸性環境  第2部分: 由隔爆外殼“d”保護的設備》、GB 4208-2008 《外殼防護等級（IP代碼）》等國家要求嚴格設計製造，並通過了國家級防爆和性能檢驗。

該儀器可廣泛應用於石油化工、人工煤氣、冶金、鋼鐵、煉焦、電力等存在氣體的各個行業，是保證財產和人身安全的理想控製器。

1.2 主要功能與技術指標

1.2.1主要功能

l (4~20)mA模擬量信號輸出

l 現場高亮度的LCD報警顯示

l 直觀、準確的顯示氣濃度

l 界麵清晰友好，操作簡便

l 可手動設置濃度比例、高低報數值和清零等功能

l 整體采用防爆設計

l 采用可更換的傳感器探頭

l 可直接配置本公司聲光報警器

1.2.2技術指標

l 顯示方式       LCD液晶顯示

l 報警方式       聲光報警

l 低限報警       25%LEL

l 高限報警       50%LEL

l 響應時間       ＜10s

l 報警音量       ＞65dB(本產品不含聲光報警器功能，需選配聲光報警燈。)

l 電源           DC24V    50HZ

l 功耗           ≤3.5W

l 使用環境       溫度：-40℃~+60℃

l 隔爆等級       Ex d ⅡC T6 Gb

l 輸出接口       三線製

l 示值誤差       ≤±5%FS

l 安裝方式       固定式

l 輸出信號       4-20mA

1.3 探測器組成係統

    本公司提供的氣體檢測係統由探測器、控製器組成， 用以監測環境中的氣體，係統組成如圖1所示。

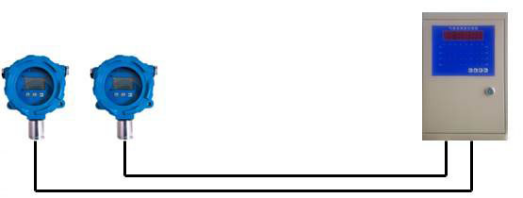

圖1探測器組成係統

探測器輸出標準（4~20）mA 電流信號（某些規格探測器可同時輸出數字信號），通過電纜將信號傳輸到控製器。探測器與控製器相互配合使用，最遠傳輸距離可達1500米。

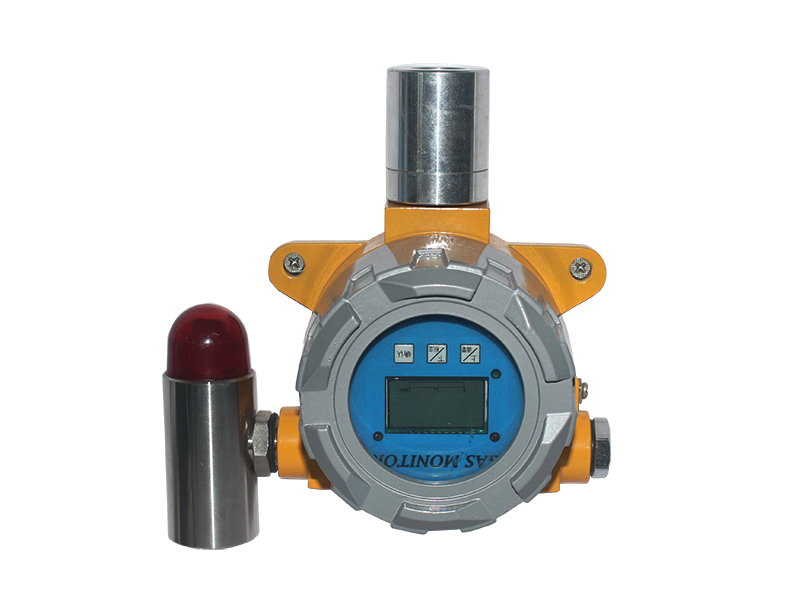

1.4 探測器結構（見圖2）

探測器整體主要包括：

l 可配接三種傳感器的探測器機殼；

l 安裝支架——用於在牆麵安裝或管道安裝；

l 內部電路板與LCD液晶顯示。

l 關鍵零部件和材料清單（見表1）

探測器硬質殼體由鋁材質製成，帶有一個的電纜引入裝置。探測器殼體的一端可以進線，打開上蓋可以進行連接（引線電纜外徑為8±1）。另一端可用於安裝外置型防爆聲光報警器。探測器的顯示模塊能顯示氣體濃度、單位、報警/故障狀態等。兩個編程繼電器（以三線製探測器為例）用於控製外部設備，如聲光報警器、警笛等。該設備可通過探頭操作控製，便於用戶直接控製和設置探測器而不需要接觸內部部件。

表1

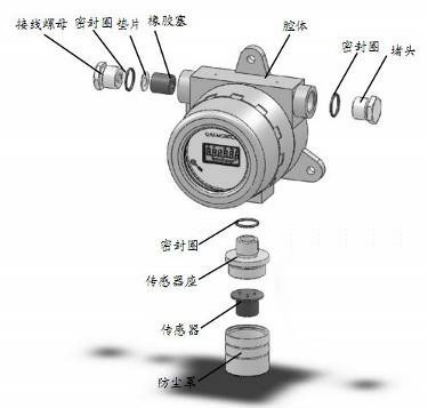

圖2 探測器的結構

NOTE：探測器接線采用M20˝電纜接頭螺母接線，無需防爆接線裝置。所有電纜連接都可以通過探測器內部的接線端子方便地連接上。

2盤麵說明

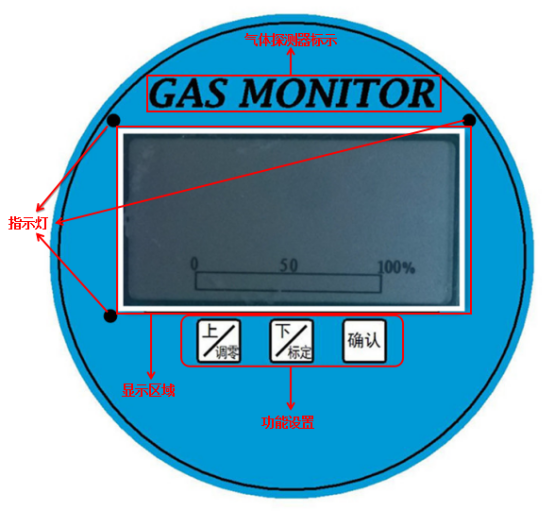

探測器顯示麵板部件由LCD 液晶顯示屏組件等構成，顯示部件可以提供詳實的探測器狀態信息顯示，以下對顯示麵板詳細介紹。

3安  裝

本章節主要描述如何安裝氣體探測器，具體內容如下：

l 探測器安裝場合

l 探測器的安裝位置、尺寸及安裝方法；

l 如何對探測器進行接線和調節工作；

l 電纜線路及接線。

NOTE：不正確的接地方法或屏蔽效果差將導致誤報警，正確的接地方法將提高探

測器抗各種電磁幹擾的能力。探測器內外接地必須可靠連接。

3.1 安裝位置

根據國家標準中的相應規定，一般情況下，麵積適中的室內空間，可依據保護半徑均勻布點，即探測器安裝在泄漏點水平距離3～4m以內或兩隻探測器的水平距離6～8m以內，麵積過大或存在大量可通風部位的室內空間，可效仿室外情況布置探測器，但應避免將探測器安裝在空氣流動過大的地方。

探測器安裝位置應選在潛在泄漏點或氣體聚積處，建議安裝在可能有性氣體泄漏的地點處一米範圍內（視氣體種類或高或低），這樣探頭實際反應速度較快。儀器的安裝位置還應綜合考慮空氣流動的速度、方向、潛在泄漏源的相對位置和通風條件而定，並便於維護和標定。注：禁止將探測器直接安裝在熱源或振動源上。

當探測器安裝在室外時，可依據泄漏點布置探測器，但必須將探測器置於泄漏點的下風口處，同時，應盡量避免外界因素的影響，如淋雨、強光照射、雷電等，所以要做好相關措施和定期點檢，例如：為探測器安裝風雨擋板等；嚴禁強氣流衝擊，避免水源、油等浸入。氣探測器的安裝位置應視氣體比重確定安裝在易泄露部位1.5m以內（因圍牆處易聚集氣體，也可選擇在圍牆附近安裝）。

室外安裝，若無法滿足安裝高度時，應依據安裝高度製作支架。

本產品可探測燃氣、燃油、有機溶劑類、各種有毒氣體等。設計時，應視探測氣種比重的不同確定安裝高度。主要內容如下：

l 天然氣：主要成份甲烷（比重約為0.56），比空氣略輕，探測器安裝高度應在距頂棚

            30cm以內。

l 人工煤製氣：人工煤製氣是一種混合氣，比空氣輕，探測器安裝高度應在距頂棚30cm

                以內。

l 液化氣：混合物，所探測成份比空氣重，探測器安裝高度應在距地麵30cm以內。

l 汽油：混合物，所探測成份均比空氣重，探測器安裝高度應在距地麵30cm以內。

l 乙醇等有機溶劑類：所探測成份均（jun1）比空氣重，探測器安裝高度應在距地麵30cm以內。

l 其它石油製品：視其蒸汽比重比空氣比重大小不同，決定距地或距頂安裝。

一些常見氣體的數據見附錄一。

3.2 儀器尺寸（見圖3）

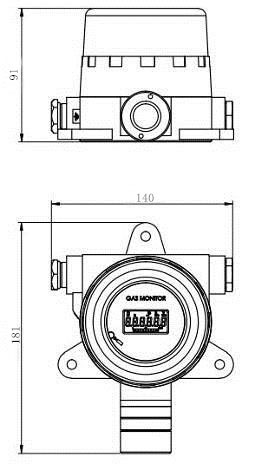

圖3 儀器尺寸

3.3 安裝步驟及說明

安裝時，傳感器探頭朝下，避免灰塵或雨水在探頭上堆積。

通過安裝支架，將探測器固定到牆壁上（見圖4），或直徑為（20-70）mm的水平或立柱（橫管或縱管）上，如圖4所示.。

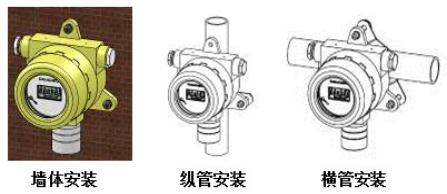

圖4探測器的安裝方式

通過安裝支架把探測器固定在牆體或管道上，具體安裝步驟如下：

1、安裝在牆體上時，需使用M6膨脹螺釘或自攻螺釘（用戶自備）直接將探測器固定在牆體上；

2、安裝在管道上時，要使用安裝支架、外六角螺栓及配套螺母將探測器固定在管道上；3、特殊情況下，也可自製安裝鐵板，先將探測器固定在鐵板上，再將鐵板固定在合適

的地方。

3.4 內部接線步驟

探測器內部接線端子便於線纜的連接，請專業人士根據以下步驟進行線纜連接，錯誤的操作將會導致不可預計的損壞。

1、逆時針方向轉動並取下探測器上蓋；

2、按接插件示意，如圖5所示，對探測器進行連線，確保接線正確、牢固；

3、完成上述操作後，用力旋上探測器上蓋，確保密封圈緊閉。

 圖5 探測器接插件示意圖

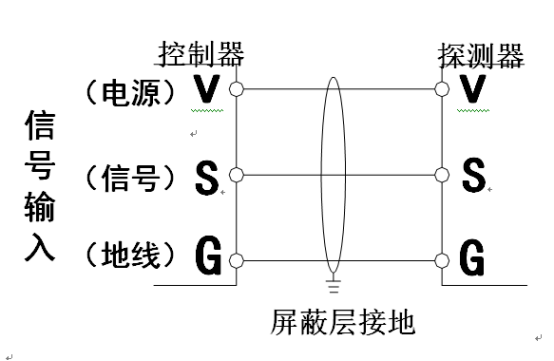

探測器與控製器搭配使用時的接線示意圖，如圖6所示。

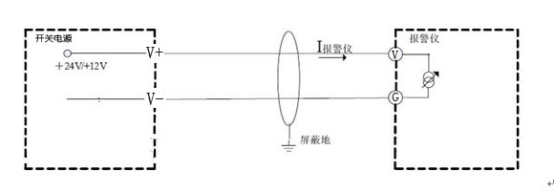

圖6 三線製探測器接線示意圖

4工作模式

在按照手冊對探測器完成正確的安裝、調試之後，係統便可投入連續在線測量。在檢測過程中，根據探測器運行狀況，係統會處於正常模式。

4.1 正常模式

有顯示探測器在該模式下探測器執行測量工作，並可能處於正常和警告兩種工作狀態。正常工作狀態：係統正常地進行采樣和顯示工作，LCD顯示正常測量狀態的濃度，繼電器RELAYB1處於釋放和吸合狀態狀態。

上電後，經過讀取默認設置數值後探測器進入正常模式（測量模式）。正常模式下，4-20mA對外輸出和所測量的氣體濃度成線性關係，計算方法如下，假設探測器的量程是R(出廠時已經設置好)，當時的測量濃度是C，那麽輸出電流為：I = （4 + (16/R)*C）mA，當處於零點時，C = 0，那麽I =（4 +（16/R）*0）= 4mA，處於滿量程點時 C = R,那麽I=(4+(16/R)*R)=20mA。

舉例：

以量程是25%的氧氣探測器為例，在空氣中的O2濃度是20%,那麽它的輸出電流是：

I=（4 +（16/25）* 20）= 16.8mA。

4.2 低報模式

當被監測環境中氣體濃度達到或超過探測器設定的低報閥值，但不超過探測器設定的高報閥值時，探測器進入低報報警狀態，液晶顯示當前所測氣體濃度值，探測器的指示燈發出1Hz頻率閃爍的紅色光報警信號，報警繼電器吸合（軟件可設為脈衝輸出），進行報警，同時探測器輸出和氣體濃度成比例的4～20mA電流信號。

4.3 高報模式

當被監測環境中氣體濃度達到或超過探測器設定的高報警閥值，但不超過滿量程值時，探測器進入高報報警狀態，液晶顯示當前所測氣體濃度值，探測器的指示燈發出2Hz頻率閃爍的紅色光報警信號，報警繼電器吸合，進行報警，同時探測器輸出和氣體濃度成比例的4～20mA電流信號。

4.4 自動恢複模式

當被監測環境中氣體濃度降至報警閥值設定值以下時，探測器能自動恢複為正常檢測狀態，報警繼電器也恢複釋放狀態。

NOTE：1、探測器正常啟動後，濃度值在短時間內會有所上升（傳感器未穩定），

          而後逐漸下降至零（傳感器穩定）。

2、一些測特殊氣體（例如氣體、氯氣、氫氣等）的傳感器需要一定的

通電預熱時間。預熱時間具體由傳感器本身特性決定。預熱後，探測器才能處於正常模式。

              3、為防止催化燃燒傳感器在高濃度被測氣體淹沒下失效，氣體探測器具有超量程傳感器失效保護功能。檢測到超量程被測氣體時探測器會對傳感器進行保護。

5操作使用說明

5.1 係統的菜單結構

探測器的操作方法采用顯示屏按鍵。用戶可以完成包括報警濃度限值設置、標氣濃度設置、調零設置、標定設置等操作。整個菜單的結構簡單、清晰，便於操作，如圖7所示。

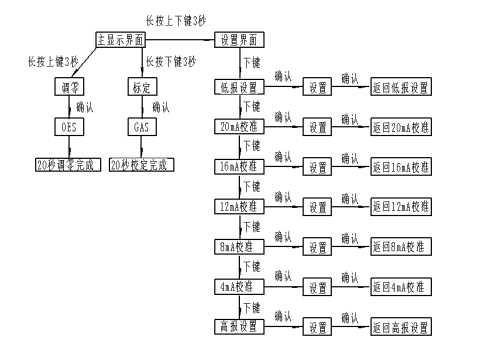

圖7係統菜單結構

5.2 主顯示界麵

主顯示界麵是在儀器開機自檢完畢，進入正常工作狀態後的界麵。主顯示界麵主要用來顯示監測氣體的濃度。如圖8所示：

 圖8 探測器主顯示界麵

6維 護

6.1 傳感器維護

傳感器的使用壽命一般為2～3年（視使用環境而定），傳感器使用壽命到期或無法標定後，需更換傳感器，且必須更換為同一類型傳感器。

智能型傳感器的更換步驟為：

1）切斷電源，逆時針方向轉動並取下探測器上蓋，將帶有液晶的顯示板取下來，露出探測器底板；

2）將連接傳感器的線從插座上拔出，然後輕輕轉動傳感器外罩，從而取下傳感器外罩；

3）將新的傳感器外罩扭入，然後把傳感器線插入插座，確認傳感器已緊貼電路板且無

鬆動，再裝入顯示板。

4）緊定螺釘和旋緊探測器上蓋（不可過分用力以免損壞探測器），更換完畢。

6.2 標定裝置

本公司設計了一套用於探測器標定的專業裝置，使用戶更為便捷地對探測器進行標定，用戶可根據需要購買。

這套裝置包括：標氣瓶、減壓閥以及阻流器。標定時可參照下圖連接標定裝置，即標氣通過減壓閥後接至阻流器（用以限定標氣流量），再接Φ8的氣管至標定罩並固定在探測器探頭上即可，如圖14所示。

圖14 探測器標定裝置

NOTE：1、為確保標定準確，氣體流量應控製在500mL/min左右。在使用減壓

時，請專業人士按減壓閥使用說明書操作。

2、在標定的狀態下，顯示屏顯示的是標定濃度。

3、標氣為有毒、性氣體，因此在標定過程中務必注意標氣安全！如在安裝位置直接對探測器進行標定，要確保現場的環境通風，如果將探測器拆卸下來標定，則請在負壓室中進行標定。

4、調零或標定整個過程大約需要3～5分鍾左右時間，所以維護時，請耐              心等待。

5、在標定時，可檢測到傳感器是否失效，傳感器失效後，探測器會自動切換到故障模式。

6、本公司所使用的傳感器進行了模塊化設計，使其更具有智能性，可以方便快捷的更換新的傳感器模塊。

附錄一

附錄二

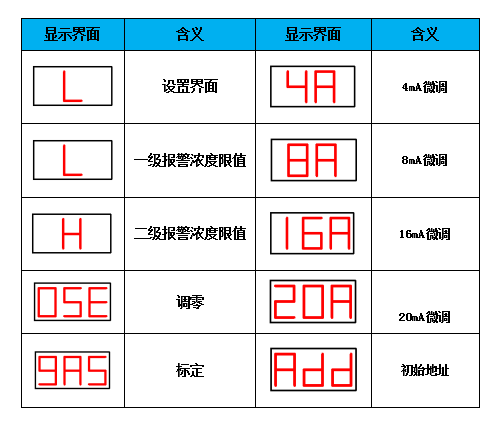

LCD液晶顯示信息
